Der vorliegende Fachbericht befasst sich mit bestehenden Wärmeträgeranlagen, insbesondere mit Thermoölerhitzeranlagen in der industriellen Prozesswärme. Im Mittelpunkt steht die Frage, wann eine technische Optimierung ausreicht, wann ein Retrofit sinnvoll ist und wann eine Neuanlage wirtschaftlich oder sicherheitstechnisch die bessere Lösung ist.
Ob eine bestehende Wärmeträgeranlage optimiert, modernisiert oder ersetzt werden sollte, lässt sich nicht pauschal beantworten. In vielen Industriebetrieben sind Thermoölerhitzeranlagen über Jahre oder Jahrzehnte gewachsen: Backup-Erhitzer wurden nachgerüstet, Produktionslinien erweitert, Verbraucher ergänzt, Temperaturen angepasst, Steuerungen modernisiert und Wartungsroutinen im laufenden Betrieb verändert.
In vielen Fällen ist eine komplette Neuanlage deshalb nicht der erste sinnvolle Schritt. Häufig lassen sich mit einer technischen Bestandsaufnahme, gezielten Optimierungsmaßnahmen oder einem Retrofit einzelner Komponenten bereits deutliche Verbesserungen erreichen. In anderen Fällen ist eine Modernisierung nur noch eine Zwischenlösung, weil sicherheitstechnische, energetische oder prozessbedingte Grenzen erreicht sind.
Wichtig ist außerdem: Installation, Betrieb und wesentliche Änderungen an Thermoölerhitzeranlagen können je nach Ausführung, Genehmigungslage und Anlagenumfang anzeige-, prüf- oder überwachungspflichtig sein. Erhitzer, Nebenanlagen und Rohrleitungen sind deshalb nicht nur energetisch, sondern auch im Hinblick auf Betriebssicherheitsverordnung, Druckgeräterichtlinie, wiederkehrende Prüfungen und die Freigabe durch eine benannte Stelle zu betrachten.
Entscheidend ist deshalb nicht die Frage „alt oder neu?“, sondern: Welche Anlage liegt tatsächlich vor, welche Schwachstellen bestehen, welche Prozessanforderungen gelten heute und welche Investition bringt den größten technischen und wirtschaftlichen Nutzen?
Warum bestehende Wärmeträgeranlagen zuerst geprüft werden sollten
Wärmeträgeranlagen und Thermoölerhitzeranlagen gehören in vielen Industriebetrieben zu den zentralen Energie- und Produktionssystemen. Sie stellen industrielle Prozesswärme für Trocknung, Erwärmung, Reaktion, Beschichtung, Pressen, Walzen, Destillation oder andere thermische Produktionsschritte bereit. Entsprechend groß ist der wirtschaftliche Hebel, wenn eine Anlage effizienter, sicherer und stabiler betrieben werden kann.
Eine komplette Neuinvestition verursacht jedoch nicht nur Anschaffungskosten. Hinzu kommen Planung, Engineering, Stillstandsfenster, Montage, Inbetriebnahme, Genehmigungsfragen, Schnittstellen zur bestehenden Produktion und interne Abstimmung. Gerade bei laufenden Produktionsbetrieben ist deshalb verständlich, dass Betreiber zuerst wissen möchten: Was lässt sich an der bestehenden Wärmeträgeranlage verbessern, bevor wir neu bauen?
Der richtige Ansatz lautet deshalb meist:
- Genehmigungs- und Prüfstatus der Thermoölerhitzeranlage klären
- wiederkehrende Prüfungen durch eine benannte Stelle und Betreiberinspektionen prüfen
- genannte Probleme, Störungen und Auffälligkeiten aus dem Betrieb erfassen
- Energiebedarf und tatsächliche Prozesstemperaturen prüfen
- Wärmeverluste und Abwärmepotenziale erfassen
- Regelung, Hydraulik des Thermoölrohrleitungssystems, Pumpen, Wärmetauscher und Erhitzer bewerten
- Sicherheits- und Wartungszustand kontrollieren
- Optimierung, Retrofit, Teilerneuerung und Neuanlage wirtschaftlich vergleichen
Erst danach lässt sich seriös entscheiden, ob die bestehende Wärmeträgeranlage weiter optimiert, teilweise modernisiert oder vollständig ersetzt werden sollte.
Der erste Schritt: technische Bestandsaufnahme
Jede sinnvolle Optimierung beginnt mit einer Bestandsaufnahme. Ohne belastbare Daten bleibt unklar, ob die Anlage tatsächlich zu viel Energie verbraucht, ob Wärme an der falschen Stelle verloren geht, ob die Regelung ungenau arbeitet oder ob sicherheitsrelevante Komponenten bereits an ihre Grenzen kommen.
Bei einer technischen Analyse werden unter anderem folgende Punkte geprüft:
| Prüfbereich | Typische Fragen |
| Genehmigung / Prüfstatus | Ist die Thermoölerhitzeranlage angezeigt oder genehmigt? Werden wiederkehrende Prüfungen durch eine benannte Stelle durchgeführt? |
| Betreiberhinweise | Welche Probleme, Störungen, Temperaturabweichungen oder Verfügbarkeitsprobleme werden im Betrieb beobachtet? |
| Prozessanforderung | Welche Temperaturen und Leistungen werden heute wirklich benötigt? Haben sich Verbraucher oder Produktionslinien verändert? |
| Erhitzer / Thermoölerhitzer | Wird der Erhitzer wiederkehrend geprüft? Sind die Heizflächen abgasseitig sauber und ist der Erhitzer für die aktuellen Lastprofile passend ausgelegt? |
| Wärmeträger | Ist das Thermoöl noch verwendbar? Gibt es Alterung, Leichtsieder, Hochsieder oder Verkokungen, insbesondere an Heizflächenrohren und Schmutzfängern? |
| Rohrleitungen | Gibt es Wärmeverluste, ungünstige Leitungswege, beschädigte Dämmung oder kritische Stellen an Flanschen und Armaturen? |
| Pumpen / Rohrleitungshydraulik | Stimmen Volumenstrom, Druckverlust und Betriebspunkt? Wird die Mindestdurchströmung des Erhitzers erreicht? Gibt es Kavitation oder Probleme mit der Haltedruckhöhe? |
| Wärmetauscher | Ist der Wärmeübergang noch ausreichend oder gibt es Ablagerungen? Sind Wärmetauscher und angeschlossene Rohrleitungen ordnungsgemäß isoliert? |
| Regelung / Sensorik | Arbeitet die Anlage stabil, dokumentiert und bedarfsgerecht? Sind relevante Betriebsdaten und Störungen nachvollziehbar? |
| Sicherheit | Gibt es Leckagen, kritische Dichtungen, veraltete Überwachungen, fehlende Prüfungen oder verdeckte Risiken durch Isolierungen? |
| Ersatzteile | Sind Steuerung, Pumpen, Brenner und Sensorik noch langfristig verfügbar? |
| Abwärme | Gibt es Wärmequellen, die bisher ungenutzt bleiben? |
Wichtig ist dabei der Blick auf das Gesamtsystem. Eine einzelne neue Pumpe, ein neuer Brenner oder eine zusätzliche Dämmung bringt wenig, wenn die eigentliche Ursache an anderer Stelle liegt. Umgekehrt können kleinere Maßnahmen große Wirkung haben, wenn sie genau den Engpass treffen oder die tatsächliche Ursache der Anlagenproblematik beseitigen.
Welche Optimierungsmöglichkeiten gibt es?
Eine bestehende Wärmeträgeranlage kann auf mehreren Ebenen verbessert werden. Nicht jede Maßnahme passt zu jeder Anlage. Die folgenden Ansätze zeigen typische technische Hebel, ohne die Anlage vorschnell in Richtung Neubau zu bewerten.
1. Regelung, Steuerung und Sensorik modernisieren
Viele ältere Thermoölerhitzeranlagen laufen noch mit Steuerungen, die technisch funktionieren, aber nicht mehr dem heutigen Anspruch an Datenverfügbarkeit, Regelgüte und Diagnose entsprechen. Eine Modernisierung der Steuerung kann helfen, Temperaturen stabiler zu führen, Lastwechsel besser auszugleichen und Betriebszustände nachvollziehbarer zu dokumentieren.
Typische Maßnahmen sind:
- Austausch veralteter SPS-Komponenten oder herkömmlicher Schütztechnik
- Nachrüstung moderner Sensorik
- bessere Temperatur- und Drucküberwachung
- Erfassung von Betriebsdaten und Störungen
- Schnittstellen für Energiemanagement oder Fernanalyse
- bessere Visualisierung über HMI / Bedienpanel
Der Nutzen liegt nicht nur in höherer Bedienfreundlichkeit. Eine sauber geregelte Anlage vermeidet unnötige Übertemperaturen, reduziert Schwankungen und schafft die Datengrundlage für weitere Optimierungen. Gerade bei Thermoölanlagen ist das wichtig, weil Temperaturführung, Volumenstrom und Fluidzustand direkt mit Effizienz und Sicherheit zusammenhängen.
2. Brenner, Erhitzer und Abgasverluste prüfen
Bei befeuerten Wärmeträgeranlagen lohnt sich ein genauer Blick auf Brenner, Verbrennungsluft, Abgasführung und Abgastemperatur. Ein schlecht eingestellter oder veralteter Brenner, etwa mit reiner 2-Stufenregelung, kann unnötig viel Energie verbrauchen. Auch ein Thermoölerhitzer mit verschmutzten Wärmeübertragungsflächen gibt die Wärme schlechter an den Wärmeträger ab.
Mögliche Maßnahmen sind:
- Brennereinstellung prüfen
- modulierende Brennertechnik einsetzen
- O₂- oder O₂-/CO-Regelung nachrüsten
- Verbrennungsluftgebläse drehzahlgeregelt betreiben
- Abgaswärmetauscher oder Luftvorwärmung prüfen
- Rauchgas- und Abgastemperaturen bewerten
Fachquellen nennen für bestimmte Feuerungsoptimierungen teils relevante Einsparpotenziale. Solche Werte sind aber immer anlagenspezifisch zu betrachten. Entscheidend sind Betriebsstunden, Lastprofil, Brennstoff, Abgastemperatur, Verschmutzung, Regelstrategie und die Frage, ob die zusätzliche Wärme sinnvoll genutzt werden kann.
3. Wärmetauscher reinigen, prüfen oder tauschen
Wärmetauscher sind zentrale Komponenten in vielen Wärmeträgersystemen. Mit der Zeit können sich Ablagerungen, Ruß, Produktreste oder Verkokungen bilden. Die Folge: Der Wärmeübergang verschlechtert sich. Um dieselbe Prozesstemperatur zu erreichen, muss die Anlage dann häufig mit höheren Vorlauftemperaturen oder längeren Laufzeiten arbeiten.
Eine Prüfung kann zeigen, ob eine Reinigung ausreicht oder ob ein Austausch sinnvoller ist.
| Zustand des Wärmetauschers | Mögliche Maßnahme |
| leichte Verschmutzung | Reinigung, Wartungsintervall anpassen |
| wiederkehrende Ablagerung | Ursache im Prozess oder Wärmeträger prüfen |
| schlechter Wärmeübergang trotz Reinigung | Auslegung oder Austausch prüfen |
| Verkokung / thermische Schädigung | sicherheitstechnische Bewertung, ggf. Ersatz |
| neue Prozessanforderung | größere oder anders ausgelegte Wärmeübertragerfläche |
Bei Thermoölanlagen ist der Zusammenhang zwischen Wärmetauscher, Ölzustand und Temperaturführung besonders wichtig. Wird Thermoöl lokal überlastet, vor allem im Thermoölerhitzer, können sich Zersetzungsprodukte bilden. Diese verschlechtern wiederum den Wärmeübergang und erhöhen das Risiko weiterer Überhitzung bis hin zur Schädigung thermoölführender Heizflächenrohre.
4. Pumpen, Volumenströme und Hydraulik des Rohrsystems optimieren
Pumpen sorgen dafür, dass der Wärmeträger zuverlässig durch Erhitzer, Rohrleitungen und Verbraucher zirkuliert. Sie beeinflussen damit sowohl Energieverbrauch als auch Betriebssicherheit. Eine ungünstig ausgelegte oder falsch betriebene Pumpe kann unnötig Strom verbrauchen, Drosselverluste verursachen oder den Volumenstrom unpassend verteilen.
Mögliche Ansätze:
- Betriebspunkt der Pumpen prüfen
- Haltedruckhöhe und NPSH-Wert kontrollieren
- Frequenzumrichter einsetzen
- Drosselverluste reduzieren
- Rohrnetz hydraulisch bewerten
- Schmutzfänger kontrollieren
- Mindestvolumenstrom am Erhitzer absichern
- Pumpendichtungen und Leckageüberwachung prüfen
Bei Thermoölanlagen darf die Optimierung der Pumpenleistung nicht isoliert betrachtet werden. Der Mindestvolumenstrom durch den Erhitzer muss immer eingehalten und zuverlässig überwacht werden. Wird die Strömung zu stark reduziert, kann die Filmtemperatur an den Heizflächen steigen. Dadurch drohen thermische Schädigungen des Wärmeträgers und unter ungünstigen Bedingungen auch Schäden an thermoölführenden Heizflächenrohren.
5. Dämmung und Wärmeverluste reduzieren
Dämmung ist oft eine der naheliegendsten Maßnahmen, wird aber im laufenden Betrieb gerne unterschätzt. Ungedämmte oder beschädigt gedämmte Rohrleitungen, Armaturen, Flansche, Filter, Pumpenbereiche oder Behälter geben kontinuierlich Wärme an die Umgebung ab. Je höher die Temperaturdifferenz zwischen Oberfläche und Umgebungsluft und je länger die Betriebszeit, desto stärker summieren sich diese Verluste.
Eine einfache Beispielrechnung zeigt den Effekt:
| Annahme | Wert |
| nachträglich gedämmte Rohrleitung | 50 m |
| vermiedener Wärmeverlust | 72 kWh pro Meter und Jahr |
| jährliche Einsparung | 3.600 kWh |
| angenommener Energiepreis | 0,10 €/kWh |
| rechnerische Kosteneinsparung | 360 €/Jahr |
Das Beispiel ist bewusst vereinfacht. In der Praxis hängen die Werte von Mediumtemperatur, Umgebungstemperatur, Rohrdurchmesser, Dämmstärke, Betriebsstunden und Energiepreis ab. Es zeigt aber, warum auch scheinbar kleine Wärmeverluste über viele Betriebsstunden relevant werden.
Besonders relevant werden Wärmeverluste bei großen Anlagen mit langen Trassen, größeren Rohrleitungsnennweiten und vielen Armaturen. Bei Rohrleitungen im Bereich DN 300 und größer oder Leitungslängen von 100 Metern und mehr können sich auch scheinbar kleine Oberflächenverluste deutlich auf den Energiebedarf auswirken.
Bei Thermoöl ist zusätzlich Vorsicht nötig. Dämmung darf Leckagen nicht verdecken oder Brandrisiken erhöhen. Kritische Bereiche wie Flansche, Ventile oder Pumpen müssen so ausgeführt werden, dass Undichtigkeiten erkannt und sicher beherrscht werden können. Dringt Thermoöl unbemerkt in Isoliermaterial ein, kann daraus ein erhebliches Brandrisiko entstehen.
6. Abwärme nutzen und Wärme zurückgewinnen
In vielen Wärmeträgeranlagen entsteht Abwärme, die ungenutzt an die Umgebung oder über den Schornstein abgegeben wird. Ob sich diese Wärme wirtschaftlich nutzen lässt, hängt von drei Fragen ab:
- Auf welchem Temperaturniveau fällt die Abwärme an?
- Gibt es zeitgleich einen passenden Wärmebedarf?
- Wie aufwendig ist die technische Integration?
Mögliche Nutzungen sind:
- Vorwärmung von Prozessluft
- Vorwärmung von Verbrennungsluft
- Speisewasser- oder Brauchwassererwärmung
- Nutzung von Abgaswärme über Economiser
- Wärmeverschiebung zwischen Anlagenbereichen
- Einbindung in bestehende Wärmeträgerkreisläufe
- Kopplung mit Wärmepumpen oder Wärmespeichern
Ein Praxisbeispiel zeigt die Rothos-Referenz Thermoöl-Wärme-Verschiebung in der Verpackungsindustrie. Dort wird überschüssige Wärme aus Abluftreinigungsanlagen über Thermoölabhitzekessel nutzbar gemacht und bedarfsabhängig in Bereiche mit erdgasbefeuerten Thermoölerhitzern verschoben.
Gerade solche Projekte zeigen: Abwärmenutzung ist selten nur eine einzelne Komponente. Sie ist eine Systemfrage aus Wärmequelle, Wärmesenke, Temperaturniveau, Regelung, Rohrleitung, Sicherheit und Wirtschaftlichkeit. Bei der Neuplanung einer Thermoölerhitzeranlage sollte die mögliche Abwärmenutzung deshalb früh geprüft und über eine Amortisationsbetrachtung bewertet werden.
7. Wartung, Thermoölanalyse und Leckageprüfung ernst nehmen
Wartung wird oft als Pflichtaufgabe betrachtet. Bei Wärmeträgeranlagen ist sie aber ein direkter Hebel für Effizienz, Verfügbarkeit und Sicherheit. Verschmutzte Filter, gealtertes Thermoöl, undichte Dichtungen, schlecht arbeitende Sensoren oder nicht erkannte Ablagerungen können langfristig hohe Folgekosten verursachen.
Bei Thermoölanlagen sind insbesondere folgende Punkte relevant:
- regelmäßige Analyse des Thermoöls, in vielen Prüf- und Betreiberkonzepten im zweijährigen Rhythmus
- Kontrolle von Viskosität, Flammpunkt, Säurezahl, Wassergehalt und Rückständen
- Prüfung auf Leicht- und Hochsieder
- Leckagekontrollen an Flanschen, Armaturen, Pumpen und Dichtungen
- Kontrolle von Schmutzfängern und Filtern
- Prüfung sicherheitsrelevanter Abschaltungen
- Dokumentation von Störungen und Betriebszuständen
Auffällige Thermoölwerte sind ein wichtiges Frühwarnsignal. Sinkt beispielsweise der Flammpunkt oder steigt die Viskosität deutlich, kann das auf thermische oder oxidative Alterung hinweisen. Dann reicht es nicht, nur Öl nachzufüllen. Die Ursache muss gefunden werden: lokale Überhitzung, Luftkontakt, falsche Betriebsweise, Ablagerungen, unpassende Temperaturführung oder Verunreinigungen.
Zum Thema Prüfung des Thermoöls auf Weiterverwendbarkeit gibt es einen separaten Fachbericht auf der Website von Rothos Energy Systems.
Besondere Vorsicht bei Thermoölanlagen
Thermoölanlagen bieten in vielen industriellen Prozessen Vorteile: hohe Temperaturen, gute Regelbarkeit und vergleichsweise geringe Betriebsdrücke gegenüber Dampf. Gleichzeitig handelt es sich bei organischen Wärmeträgern um brennbare Medien. Deshalb dürfen Effizienzmaßnahmen nie losgelöst von der Sicherheit betrachtet werden.
Typische Risikobereiche sind:
| Risiko | Mögliche Ursache | Warum kritisch? |
| Leckage | Dichtungen, Flansche, Pumpen, Armaturen | Austretendes heißes Thermoöl kann sich entzünden |
| Verkokung | lokale Überhitzung, schlechter Wärmeübergang, vorwiegend im Thermoölerhitzer | Ablagerungen verschlechtern den Wärmeübergang und können thermoölführende Heizflächenrohre schädigen |
| Übertemperatur | falscher Volumenstrom, fehlerhafte Regelung | Thermoöl kann thermisch geschädigt werden |
| Pumpenproblem | Dichtungsschaden, Kavitation, Trockenlauf | Ausfall kann Zirkulation und Sicherheit gefährden |
| verdeckte Undichtigkeit | Leckage innerhalb oder hinter der Isolierung | Thermoöl kann in Isoliermaterial eindringen und sich unbemerkt selbst entzünden |
| falsches Anfahren | zu schnelles Hochfahren, kaltes Medium | lokale Überlastung von Wärmeträger und Erhitzer möglich |
Eine Modernisierung muss daher immer die technische Sicherheit mitdenken. Eine drehzahlgeregelte Pumpe ist zum Beispiel nur dann sinnvoll, wenn der Mindestvolumenstrom zuverlässig überwacht wird. Eine bessere Dämmung ist nur dann sinnvoll, wenn Leckagen weiterhin erkannt werden. Eine höhere Vorlauftemperatur ist nur dann zulässig, wenn Wärmeträger, Erhitzer, Rohrleitungen, Verbraucher und Sicherheitskonzept dafür ausgelegt sind.

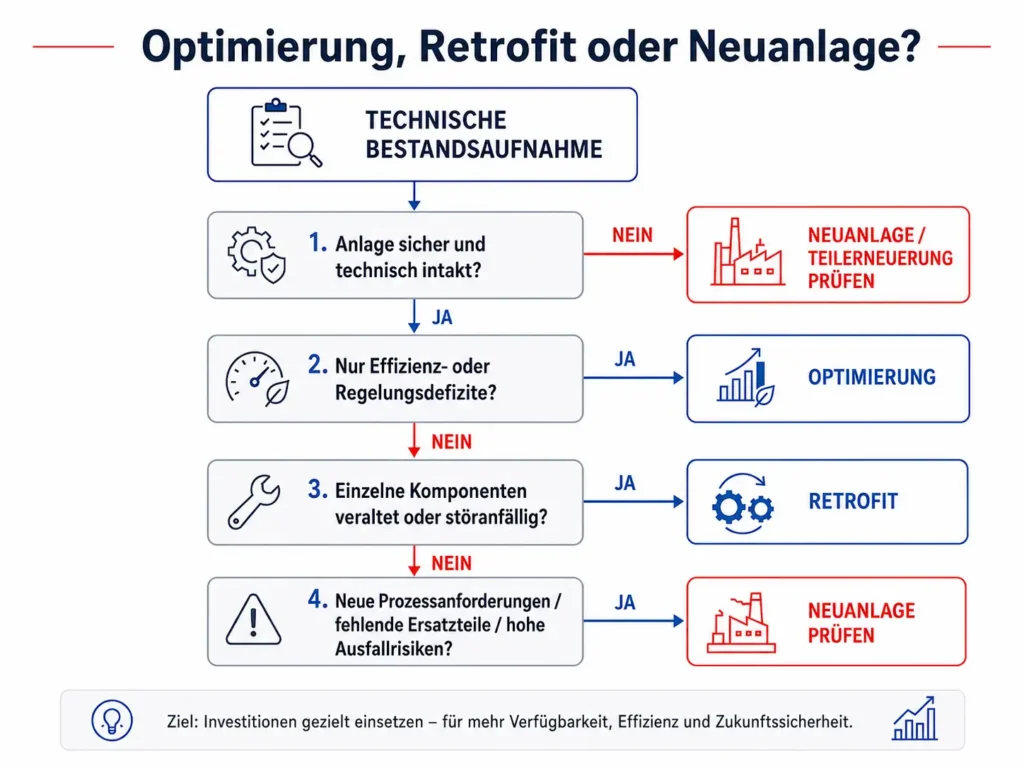

Optimierung, Retrofit, Teilerneuerung oder Neuanlage?
Die zentrale Entscheidung lautet nicht: „Altanlage behalten oder alles neu?“ Zwischen diesen beiden Extremen gibt es mehrere sinnvolle Zwischenstufen.
Hinweis zu Punkt 3: Wird der Erhitzer im Rahmen wiederkehrender Prüfungen beanstandet oder für Reparatur, Austausch bzw. Wiederinbetriebnahme nicht freigegeben, kann dies die Entscheidung deutlich in Richtung Retrofit, Teilerneuerung oder Neuanlage verschieben.
Wann reicht eine Optimierung?
Eine reine Optimierung ist sinnvoll, wenn die Anlage grundsätzlich intakt ist und keine gravierenden Sicherheits- oder Verfügbarkeitsprobleme bestehen.
Typische Beispiele:
- Brennerregelung anpassen
- Dämmung ergänzen
- Wartungsintervalle verbessern
- Thermoölanalyse konsequenter auswerten
- Wärmetauscher reinigen
- Regelparameter optimieren
- kleine Sensorik- oder Monitoring-Ergänzungen
- Abwärmepotenzial prüfen
Diese Maßnahmen sind häufig relativ gut planbar und können teilweise in vorhandene Wartungsfenster integriert werden. Sie eignen sich besonders, wenn der Prozess unverändert bleibt und die Anlage nur effizienter oder stabiler betrieben werden soll.
Wann ist ein Retrofit sinnvoll?
Ein Retrofit geht weiter als eine reine Optimierung. Dabei werden einzelne Komponenten gezielt modernisiert, während wesentliche Teile der Anlage erhalten bleiben.
Typische Retrofit-Maßnahmen:
- Austausch der Steuerung
- Modernisierung des Brenners
- Erneuerung des Erhitzers
- Erneuerung von Pumpen oder Pumpenstationen
- Nachrüstung von Sensorik und Sicherheitsüberwachung
- Austausch einzelner Wärmetauscher
- Ergänzung eines Abgaswärmetauschers
- Umbau von Teilkreisen oder Verbraucherstationen
- Modernisierung von E-MSR-Technik
Ein Retrofit ist besonders interessant, wenn der Anlagenkörper, das Rohrleitungssystem und die grundlegende Auslegung noch verwendbar sind, aber einzelne Komponenten veraltet, ineffizient oder störanfällig werden.
Wann ist eine Neuanlage sinnvoller?
Eine komplette Neuanlage wird dann realistischer, wenn die bestehende Anlage technisch, sicherheitstechnisch oder wirtschaftlich nicht mehr sinnvoll ertüchtigt werden kann.
Mögliche Auslöser:
- Risse, Korrosion oder irreparable Schäden am Erhitzer
- wiederkehrende Leckagen
- stark gealtertes oder wiederholt geschädigtes Thermoöl
- fehlende Ersatzteile
- veraltete Steuerung ohne Dokumentation
- neue Produktionsanforderungen
- deutlich höhere oder andere Temperaturniveaus
- Energieträgerwechsel
- Retrofit wäre fast so teuer wie Neubau
- Betriebserlaubnis oder Konformität wären nur mit großem Aufwand wiederherzustellen
In solchen Fällen kann eine Neuanlage wirtschaftlich sinnvoller sein, auch wenn die Investition zunächst höher erscheint. Denn Ausfallrisiko, Wartungskosten, Sicherheitsrisiken und energetische Nachteile können eine scheinbar günstige Altanlage langfristig teuer machen.
Entscheidungsmatrix: Welche Richtung passt?
| Zustand / Ziel | Optimierung | Retrofit | Neuanlage |
| Anlage mechanisch intakt | sehr gut geeignet | möglich | meist nicht nötig |
| Steuerung veraltet | begrenzt | sehr gut geeignet | meist nicht nötig |
| Brenner ineffizient | möglich | gut geeignet | meist nicht nötig |
| Wärmetauscher verschmutzt | Reinigung sinnvoll | Austausch möglich | meist nicht nötig |
| Thermoölwerte auffällig | Ursache prüfen | je nach Ursache | meist nicht nötig |
| wiederkehrende Leckagen | kritisch | nur nach Ursachenprüfung | meist nicht nötig, sofern die Ursache beherrschbar ist |
| Ersatzteile fehlen | begrenzt | gut geeignet | bei Gesamtrisiko sinnvoll |
| neue Prozessanforderungen | selten ausreichend | projektabhängig | oft sinnvoll |
| Energieträgerwechsel | begrenzt | projektabhängig | bei Wechsel auf Dampf oder Heißwasser meist notwendig |
| Sicherheitskonzept veraltet oder nicht mehr normgerecht zulässig | prüfen | oft sinnvoll, vor allem am Erhitzer | wenn Nachrüstung nicht wirtschaftlich oder technisch möglich ist |
Die Matrix ersetzt keine technische Bewertung. Sie zeigt aber, wie Betreiber die Entscheidung strukturieren können. Der wichtigste Punkt bleibt: Erst wenn der tatsächliche Zustand bekannt ist, lassen sich Maßnahmen, Risiken und annähernd richtige Investitionskosten belastbar bestimmen.
Wie lässt sich die Wirtschaftlichkeit bewerten?
Für technische Leiter und Geschäftsführer zählt am Ende nicht nur, ob eine Maßnahme theoretisch möglich ist. Sie muss auch wirtschaftlich nachvollziehbar sein.
Die einfachste Rechnung lautet:
Amortisationszeit = Investition / jährliche Einsparung
Beispiel:
| Position | Wert |
| Investition in Optimierungsmaßnahme | 18.000 € |
| jährliche Energieeinsparung | 4.500 € |
| reduzierte Wartungs-/Störungskosten | 1.500 € |
| gesamte jährliche Einsparung | 6.000 € |
| einfache Amortisationszeit | 3 Jahre |
Diese Rechnung ist bewusst einfach. Sie hilft bei der ersten Einordnung, greift aber zu kurz, wenn nur Energie betrachtet wird. In Wärmeträgeranlagen spielen auch Produktionsstillstände, Ausschuss, Qualitätsschwankungen und Reparaturkosten eine große Rolle.
Ein zweites Beispiel:
| Annahme | Wert |
| ungeplanter Stillstand | 4 Stunden |
| interner Produktionsausfall | 2.500 €/h |
| Kosten eines Stillstands | 10.000 € |
Wenn eine Modernisierung nur einen solchen Stillstand vermeidet, kann sie wirtschaftlich bereits relevant sein, auch wenn die reine Energieeinsparung überschaubar wirkt. Deshalb sollte eine Bewertung mindestens vier Ebenen berücksichtigen:
- Energieeinsparung
- Wartungs- und Ersatzteilkosten
- Stillstands- und Ausfallrisiko
- Prozessstabilität und Produktionsqualität
Bei größeren Vorhaben kommen zusätzlich CAPEX/OPEX-Vergleich, Förderfähigkeit, CO₂-Kosten, Restlebensdauer und strategische Standortfragen hinzu.
Vorgehensweise in der Praxis
Eine sinnvolle Modernisierung folgt keinem Standardrezept. Bewährt hat sich ein stufenweises Vorgehen:
| Schritt | Ziel |
| 1. Datenaufnahme | Temperaturen, Leistungen, Volumenströme, Energieverbrauch, Störungen erfassen |
| 2. Anlagenprüfung | Erhitzer, Rohrleitungen, Pumpen, Wärmetauscher, Sensorik, Sicherheit bewerten |
| 3. Schwachstellen priorisieren | Was ist energetisch, sicherheitstechnisch und wirtschaftlich relevant? |
| 4. Maßnahmenvarianten bilden | Optimierung, Retrofit, Teilerneuerung oder Neuanlage vergleichen |
| 5. Wirtschaftlichkeit berechnen | Investition, Einsparung, Stillstand, Wartung, Restlebensdauer bewerten |
| 6. Umsetzung planen | Stillstandsfenster, Montage, Inbetriebnahme und Dokumentation vorbereiten |
| 7. Wirkung kontrollieren | Verbrauch, Regelverhalten, Störungen und Thermoölzustand nachverfolgen |
Für viele Betreiber ist gerade die Variantenbewertung entscheidend. Nicht jede Anlage muss sofort ersetzt werden. Aber nicht jede Altanlage sollte aus Gewohnheit weiterbetrieben werden. Der wirtschaftlich beste Weg liegt oft zwischen beiden Extremen.
Weitere technische Einordnungen rund um Wärmeträger und industrielle Prozesswärme finden Sie in den Fachberichten von Rothos Energy Systems, zum Beispiel im Beitrag Thermoöl, Dampf oder Wasser: Welche Lösung passt für industrielle Prozesswärme?.
Fazit: Erst prüfen, dann investieren
Bestehende Wärmeträgeranlagen bieten oft mehr Optimierungspotenzial, als auf den ersten Blick sichtbar ist. Regelung, Brenner, Wärmetauscher, Pumpen, Dämmung, Abwärmenutzung, Wartung und Thermoölanalyse können dazu beitragen, eine Thermoölerhitzeranlage effizienter, sicherer und wirtschaftlicher zu betreiben.
Gleichzeitig hat jede Optimierung Grenzen. Wenn sicherheitsrelevante Schäden auftreten, Ersatzteile fehlen, Prozessanforderungen deutlich verändert wurden oder ein Retrofit wirtschaftlich nicht mehr sinnvoll ist, kann eine Neuanlage die bessere Entscheidung sein.
Der wichtigste Schritt ist deshalb eine technische Bestandsaufnahme. Sie schafft die Grundlage für eine belastbare Entscheidung: weiter optimieren, gezielt modernisieren oder neu planen.
Rothos Energy Systems unterstützt Industrieunternehmen bei der Bewertung, Planung und Umsetzung individueller Wärmeträgeranlagen – von der Modernisierung bestehender Wärmeträgersysteme bis zur vollständigen Neuanlage.
Sie möchten eine bestehende Wärmeträgeranlage bewerten lassen? Nehmen Sie Kontakt mit Rothos Energy Systems auf.
Nützliche Links
- Rothos Energy Systems: Leistungen
- Rothos Fachberichte: Prozesswärme, Thermoölanlagen und Wärmeträgersysteme
- Rothos Referenz: Thermoöl-Wärme-Verschiebung in der Verpackungsindustrie
- BAFA: Bundesförderung für Energie- und Ressourceneffizienz in der Wirtschaft
- DENEFF/PwC: Prozesswärme in der Industrie – Investitionsentscheidungen verstehen
- dena/BDH: Energieeffizienz bei Wärmeversorgungssystemen in Industrie und Gewerbe
